Medidor de vazão com registro

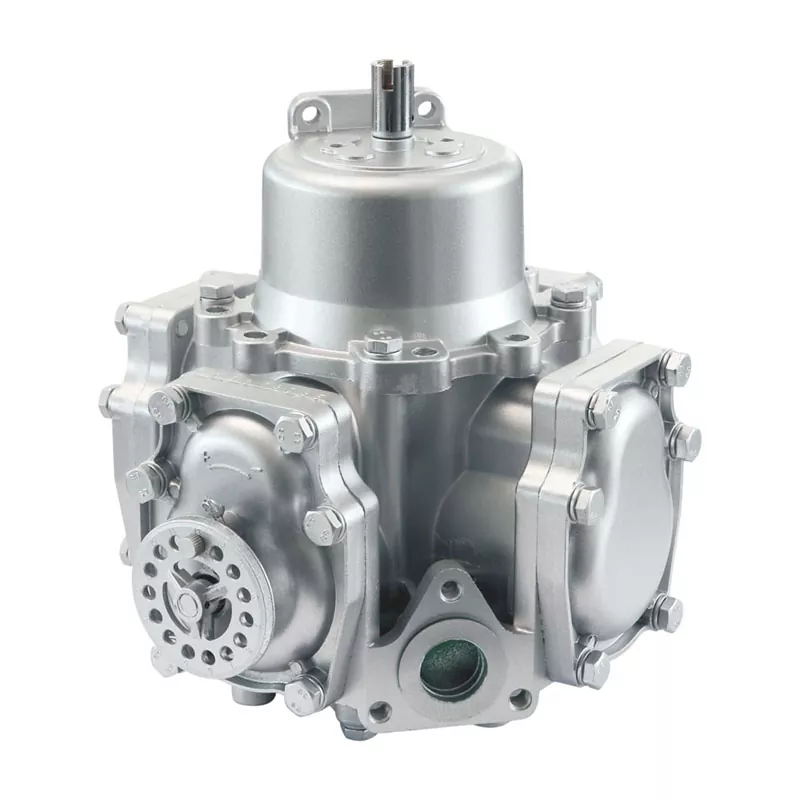

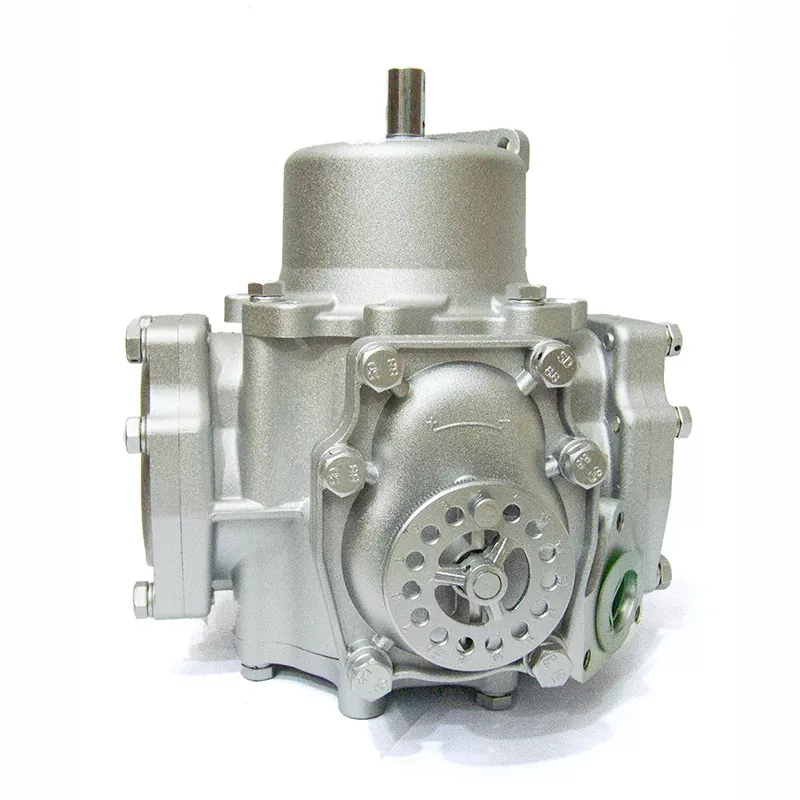

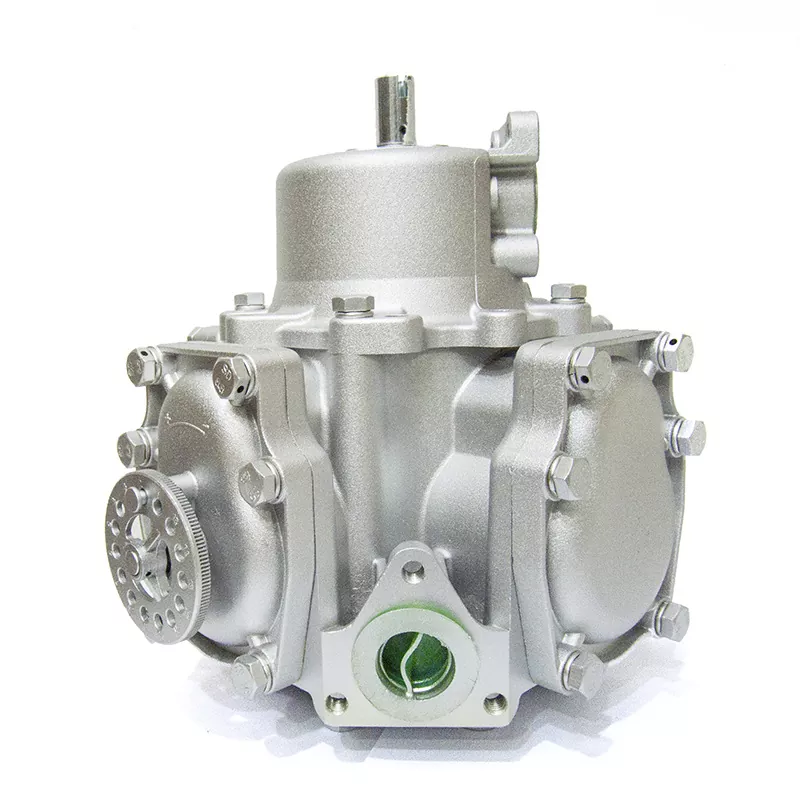

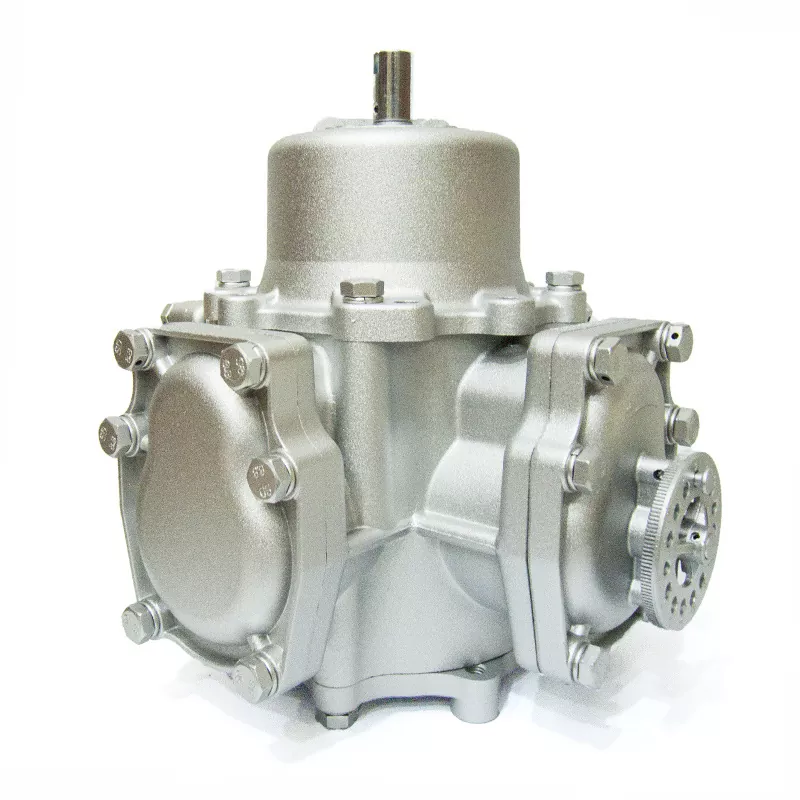

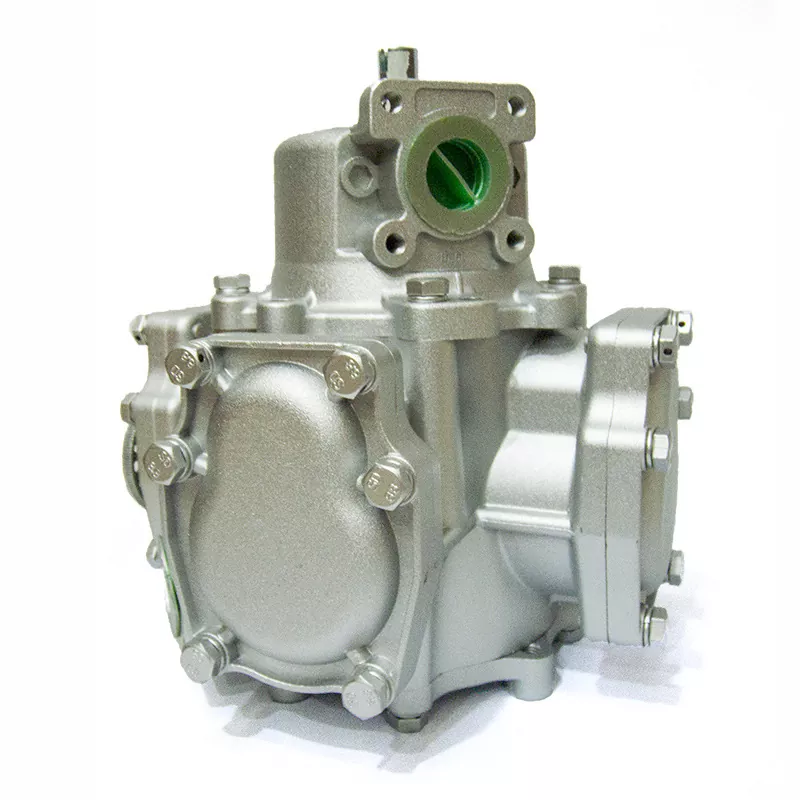

Como componente do medidor de vazão com registro, o medidor de vazão FM4B é projetado especificamente como um componente de suporte para distribuidores de combustível. Consiste em quatro pistões dispostos simetricamente, descarregando exatamente 0,5 litros de óleo por ciclo completo. O contador mecânico MJ4 que acompanha apresenta um display de dígitos grandes de fácil leitura e sua transmissão totalmente mecânica torna todo o sistema compacto, fácil de operar, fácil de manter, além de seguro e confiável. Estruturalmente, o FM4B adota tecnologia de limitação de biela, proporcionando alta precisão de medição, longa vida útil e uma aparência inovadora. Este produto é adequado para serviços de reabastecimento envolvendo querosene, diesel, gasolina e combustíveis misturados.

Parâmetro do produto (especificação do FM4B):

Recurso

O medidor de vazão com registro consiste em FM4B e MJ4. O medidor de vazão FM4B é composto por um corpo do transdutor, tampa superior, virabrequim, bielas, pistões, válvula de distribuição, sede da válvula de distribuição e dispositivo de ajuste. Todos os materiais selecionados para o projeto atendem aos padrões aplicáveis.

O MJ4 apresenta um display de dígitos grandes altamente visível que melhora significativamente a legibilidade, enquanto o uso de novos materiais garante confiabilidade ideal durante a contagem em alta velocidade. Ele é equipado com um volante de redefinição de zero no sentido horário, um acumulador total não reinicializável de 8 dígitos e um display de contagem única de número inteiro de 5 dígitos mais 1 dígito decimal com uma leitura única máxima de 99.999,9. A contagem única pode ser zerada manualmente girando o volante de redefinição de zero. Algumas peças são feitas de plástico de engenharia para prolongar a vida útil. A unidade de medição (litro/galão) pode ser alterada simplesmente substituindo uma engrenagem, tornando-a adequada para exibição de medidores de vazão industriais em diversos campos. Uma rotação do eixo de transmissão exibe um volume medido de 5,44 litros.

Aplicativo

Para serviços de reabastecimento envolvendo querosene, diesel, gasolina e combustíveis misturados, bem como diversas aplicações de medição de vazão industrial.

Detalhes de produção
