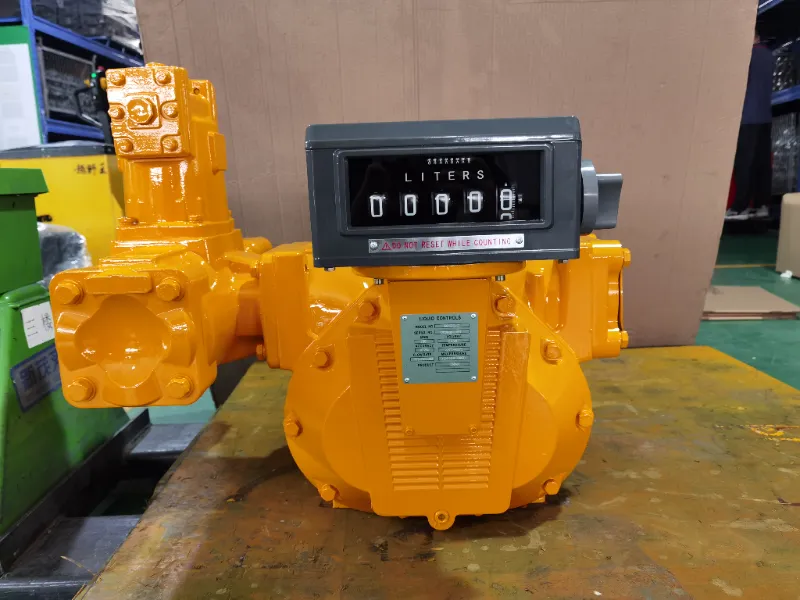

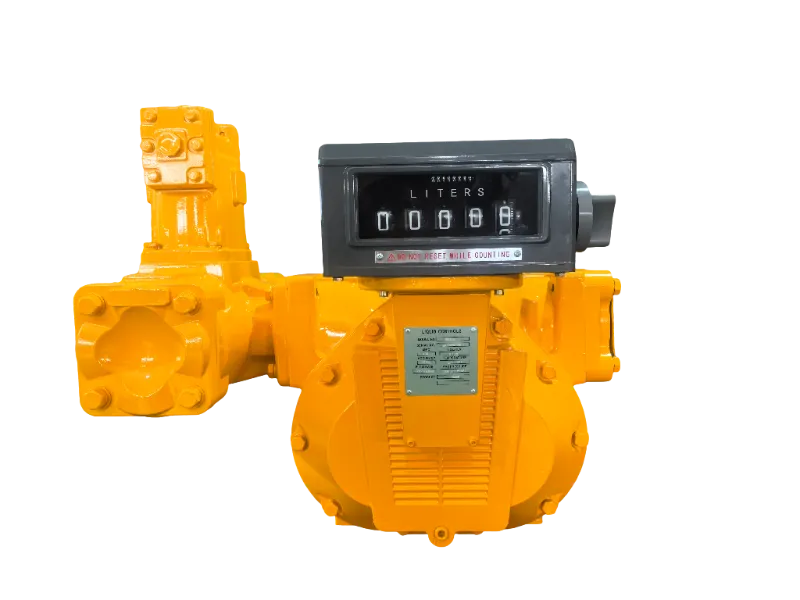

O sistema de controle de fluxo de dutos da Série M é uma solução de medição projetada para dutos de reabastecimento e transferência de combustível de alto fluxo. Este medidor de vazão de controle de líquido de 4 polegadas apresenta estrutura compacta, fácil operação, manutenção simples, desempenho confiável e aparência moderna. É adequado para querosene, diesel, gasolina e combustíveis misturados.
Este medidor de vazão contém uma câmara de fluido com um eixo de obstrução e dois eixos de deslocamento girando em sincronia com as engrenagens correspondentes. O fluido entra na câmara, o eixo de obstrução gira sob pressão, os dois eixos de deslocamento seguem e o fluido passa para a saída – convertendo o fluxo linear em movimento rotativo. O medidor de vazão de controle de líquido de 4 polegadas mede a vazão com base na obstrução da rotação do eixo, transmitida via contador ou sinal de pulso para um terminal de computador.
O parâmetro é o seguinte.
| Taxa de fluxo | 170L/min -1700L/min |
| Volume por revolução | 5.102L/r |
| Diâmetro | 100mm 4” |
| Pressão Máxima de Trabalho | 1,0Mpa/150psi |
| Precisão | ≤±0,2% |
| Tolerância Repetível | ≤0,1% |
Este medidor de vazão de controle de líquido de 4 polegadas consiste em uma câmara de fluido, eixo de obstrução, eixos de deslocamento, engrenagens síncronas e dispositivo de saída de contador ou pulso. O eixo de obstrução e os dois eixos de deslocamento operam juntos dentro da câmara de fluido, conseguindo uma medição precisa através da rotação sincronizada da engrenagem.
O medidor de vazão de controle de líquido de 4 polegadas apresenta uma estrutura compacta e robusta que garante fácil operação e manutenção simples, ao mesmo tempo em que oferece desempenho seguro e confiável em ambientes de abastecimento exigentes. Seu design exclusivo de eixo de obstrução e deslocamento converte o fluxo linear de fluido em movimento rotativo, permitindo medições altamente precisas em uma ampla faixa de taxas de fluxo. O medidor é especificamente adequado para aplicações de reabastecimento de alto fluxo e medição em tubulações, com uma aparência moderna que complementa sistemas avançados de gerenciamento de combustível. Além disso, oferece contador opcional ou saída de pulso para coleta de dados contínua e integração com sistemas de controle existentes.
Medição de carga e descarga de combustível em refinarias e plantas de processamento
Medição de transferência de caminhão-tanque e caminhão-tanque de GLP
Distribuição de combustível pesado para caminhões e aeronaves de grande porte.
O medidor de vazão de controle de líquido de 4 polegadas deve atender a todos os padrões elétricos, de segurança, ventilação, proteção contra incêndio. A tubulação deve ser limpa antes da instalação. Monte o medidor em uma plataforma estável – e não diretamente na tubulação – para evitar distorções causadas por expansão térmica ou tensão no flange. Instale um filtro a montante e um eliminador de ar vertical na entrada, se necessário. Durante a inicialização, encha o medidor lentamente para remover o ar, mantenha a válvula de saída fechada até o contador girar e, em seguida, abra totalmente após a passagem do líquido. Nunca deixe o medidor secar por mais de cinco minutos; permaneça dentro da faixa de vazão nominal. Evite choques hidráulicos e expansão térmica com taxas de fechamento de válvula adequadas e válvulas de alívio funcionais. Não use o medidor quando houver ar, bolhas ou vapor no caminho do fluxo.
A1: Sim. A direção do fluxo afeta a precisão da medição. Inverta a engrenagem motriz se a contagem reversa for necessária.
A2: O MOQ é 1 unidade.
A3: Estojos e caixas de madeira estão disponíveis – você pode escolher de acordo com sua preferência.
