Medidor de fluxo de deslocamentoé uma ferramenta usada para medir o fluxo de mídia na produção química. Atualmente, os medidores de fluxo comumente usados podem ser divididos aproximadamente em dez categorias. Como medidor de fluxo de orifício, medidor de fluxo eletromagnético, medidor de fluxo de turbina, medidor de fluxo de venturi, medidor de fluxo de engrenagem oval, medidor de fluxo de rotor, medidor de fluxo de vórtice, medidor de fluxo ultrassônico, medidor de fluxo do bico, etc. Vamos dar uma olhada nas características de vários desses medidores de fluxo.
O medidor de fluxo de deslocamento do orifício é o medidor de vazão com a estrutura mais simples. Suas vantagens são estrutura simples, instalação fácil e preço muito acessível, por isso é amplamente utilizado.
Eletromagnéticomedidor de fluxo de deslocamento, medidor de fluxo ultrassônico e medidor de fluxo de turbina são todos os medidores de fluxo eletrônicos. Entre eles, o princípio de trabalho do medidor de fluxo eletromagnético é a medição magnética. Esse método de medição tem menos perda de pressão, requisitos mais baixos nas propriedades do meio e maior precisão de medição, por isso é muito adequado para a medição de esgoto. O princípio do medidor de fluxo ultrassônico é a medição ultrassônica. Devido às características das ondas ultrassônicas, esse método de medição é muito adequado para meios que não podem ser observados a olho nu, como meios corrosivos, radioativos, inflamáveis e explosivos. No entanto, suas características também são suas desvantagens. Esse método de medição é muito complicado e possui altos requisitos para a temperatura do meio. O medidor de fluxo da turbina estima o fluxo médio medindo a velocidade da turbina. Esse método de medição quase não tem perda de pressão, por isso consome menos energia e tem alta precisão. No entanto, como se baseia na medição da rotação da turbina, possui certos requisitos nas propriedades do meio. Médio com viscosidade muito alta não é adequada para esse método de medição.

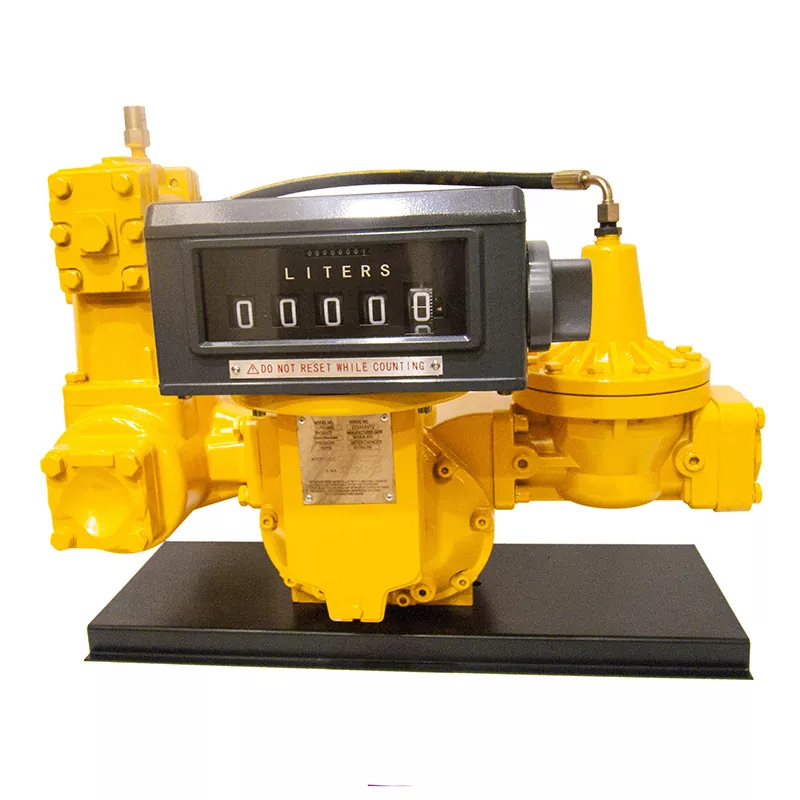

Por outro lado, o equipamento ovalmedidor de fluxo de deslocamentoé muito adequado para mídia com maior viscosidade. Isso ocorre porque esse método de medição não tem requisitos no estado de fluxo do meio. Deve -se notar que ele não pode ser usado para medir meios granulares ou gasosos sólidos. Porque as partículas podem ficar facilmente presas nas engrenagens e danificar o medidor de vazão. O medidor de fluxo de deslocamento esférico pode medir a mídia gasosa. Ao mesmo tempo, também pode ser usado para medir produtos petrolíferos. Esse medidor de fluxo tem alta precisão e uma grande faixa de medição.
