Medidor de vazão de descarga

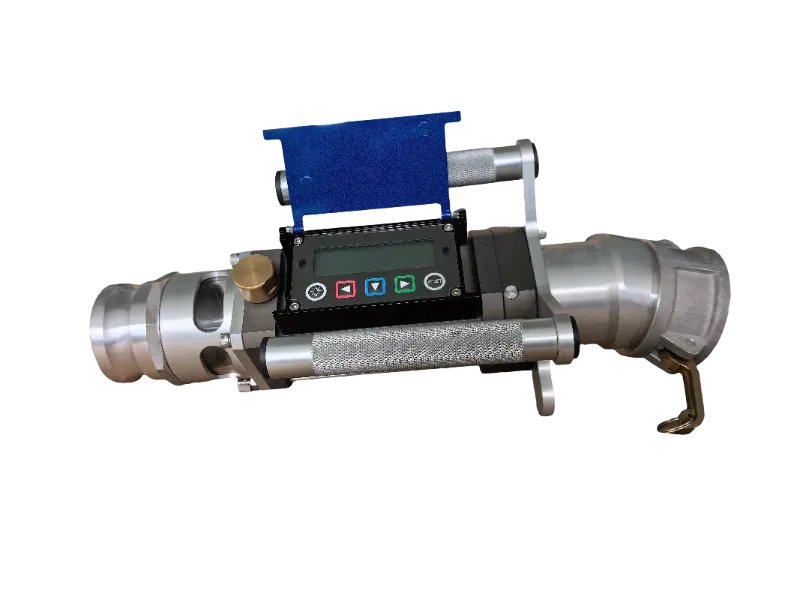

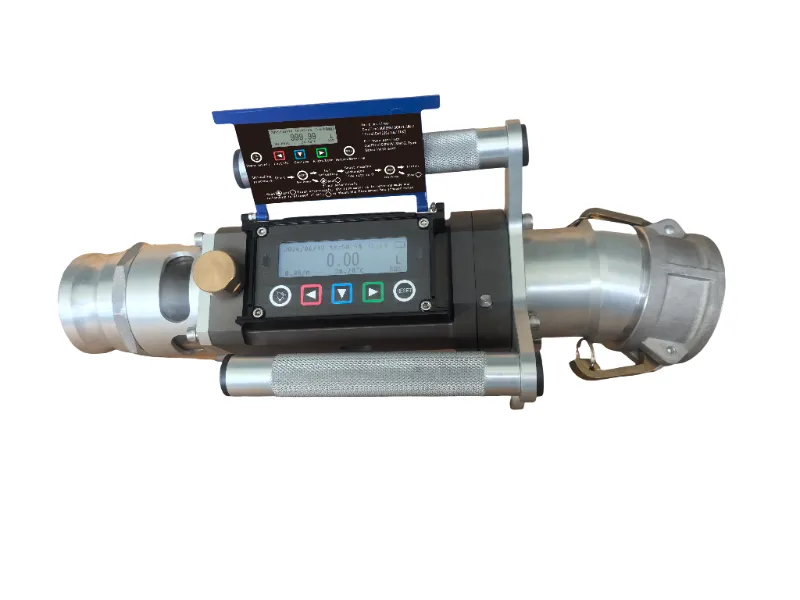

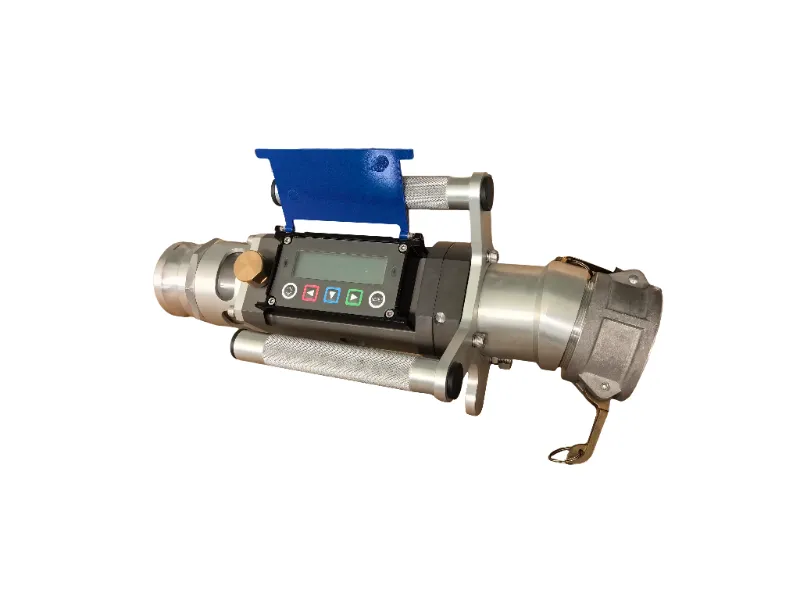

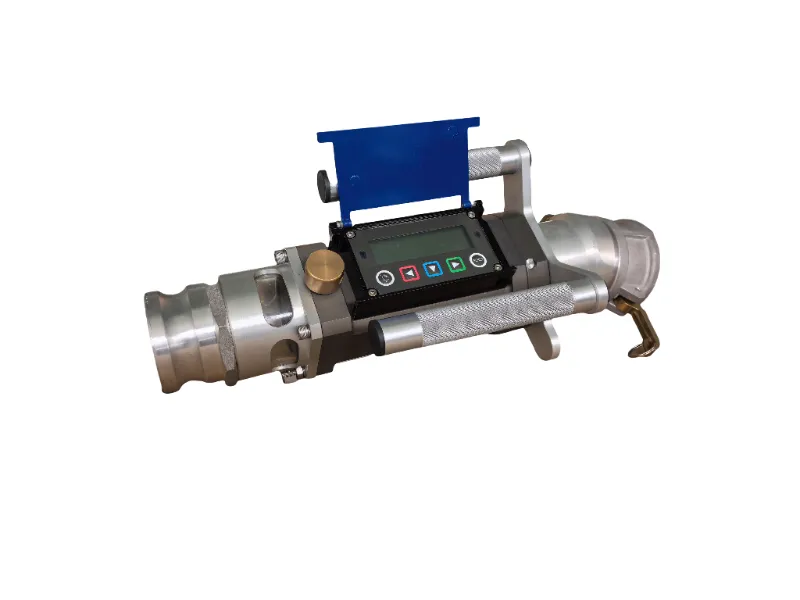

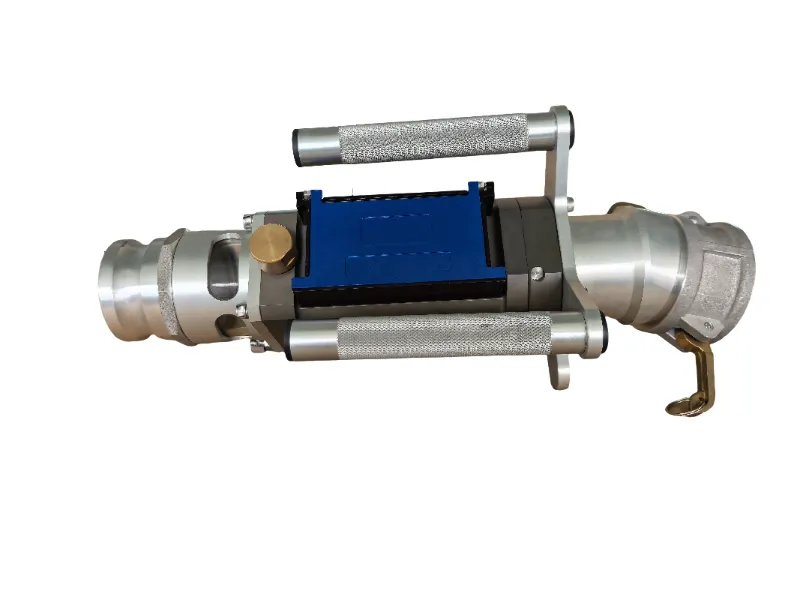

O medidor de vazão de descarga é um dispositivo de medição portátil adequado para vários produtos petrolíferos. Este medidor de vazão de descarga detecta a temperatura do óleo, a rotação da turbina e o nível do líquido dentro do tubo para calcular a vazão e o volume em tempo real, exibidos na leitura digital. Equipado com alças duplas e acoplamentos de conexão rápida na entrada e na saída, é fácil de transportar, rápido de conectar e simples de operar. Um visor de óleo permite a inspeção visual da condição do combustível e o display digital suporta registro de segmentos e acúmulo total.

Em operação, o medidor de vazão de descarga é conectado à porta de descarga – o combustível flui por gravidade, passa pelo sensor de nível de líquido e aciona a rotação da turbina. O sensor Hall recebe o sinal de rotação da turbina, o sensor de temperatura detecta a temperatura do combustível e o display digital integra todos os sinais para calcular a vazão e o volume em tempo real.

O parâmetro é o seguinte.

Recurso

Este medidor de vazão de descarga consiste no corpo do medidor de vazão, acoplamentos de conexão rápida, display digital, sensor de nível de líquido, conjunto de tela guia de fluxo, conjunto de impulsor, sensor de temperatura e conjunto de visor de óleo. O display digital é alimentado por duas baterias de lítio recarregáveis ​​à prova de explosão, classificadas para aproximadamente 5.000 ciclos de carga, com uma porta de carregamento USB tipo C na lateral

Este medidor de vazão de descarga apresenta um design portátil com alças duplas e acoplamentos rápidos para fácil manuseio e conexão rápida. O visor de óleo permite a inspeção visual em tempo real da condição do combustível. O display digital suporta gravação de segmentos e acumulação total para diversas necessidades de medição. As funcionalidades Bluetooth e GPS permitem o gerenciamento de dados e o rastreamento de dispositivos – ativados por padrão e desativados automaticamente quando a bateria cai abaixo de 10% para economizar energia. Alimentado por baterias recarregáveis ​​à prova de explosão com desempenho duradouro e carregamento conveniente.

Aplicações

Este medidor de vazão de descarga é adequado para descarregar querosene, diesel, gasolina e combustíveis misturados – ideal para descarga de caminhões-tanque, recebimento de tanques de armazenamento e outras operações de medição.

Instalação e Operação

Antes da instalação, verifique as vedações dos acoplamentos de conexão rápida. Conecte o medidor de vazão de descarga verticalmente entre a saída de descarga e a mangueira de entrega – certifique-se de que a saída esteja no ponto mais baixo, com o eixo do medidor em um ângulo de 15° com a horizontal. Comprimento da conexão de entrada ≤80mm, diâmetro da mangueira ≥80mm, comprimento da mangueira ≤8m. Após a instalação, confirme se todas as conexões estão seguras. Redefina o medidor de vazão de descarga para zero, confirme se a luz indicadora pisca, abra a válvula para iniciar a descarga – o medidor começará a medir imediatamente. Feche a válvula após a descarga, aguarde a estabilização da leitura e salve os dados. Vários registros podem ser visualizados no registro do histórico.

FAQ – Análise de falhas comuns

Q1: Por que o medidor de vazão de descarga vaza?

A1: Verifique se as vedações de borracha estão danificadas ou envelhecidas e se as travas do engate rápido estão soltas. Substitua as vedações ou acoplamentos conforme necessário.

Q2: Por que o display digital está em branco ou apresentando erros?

A2: Verifique o nível da bateria – carregue se estiver baixo. Se o problema persistir após o carregamento, entre em contato com a assistência técnica para inspeção.
