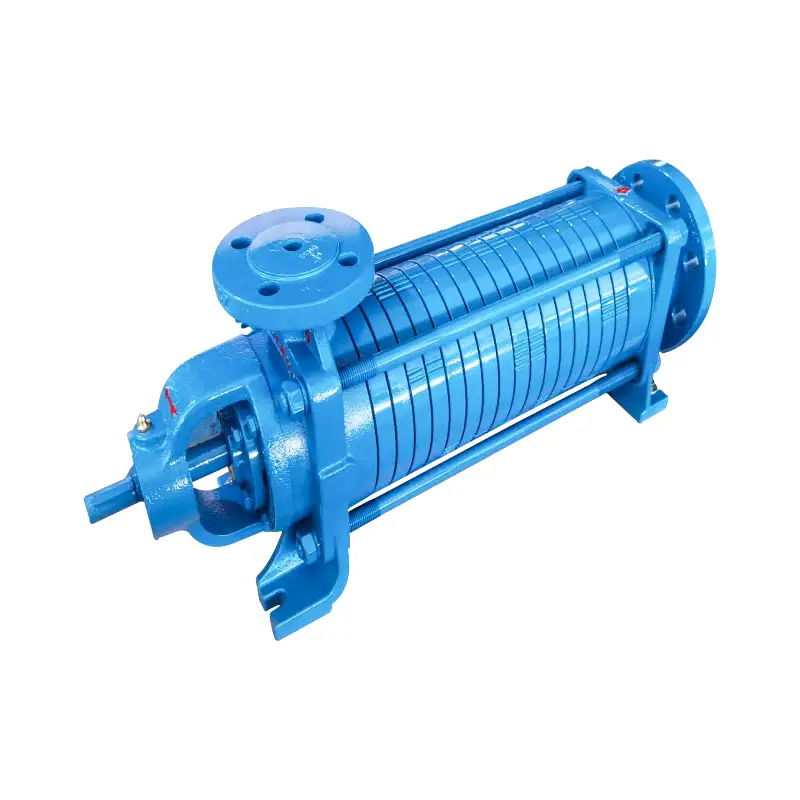

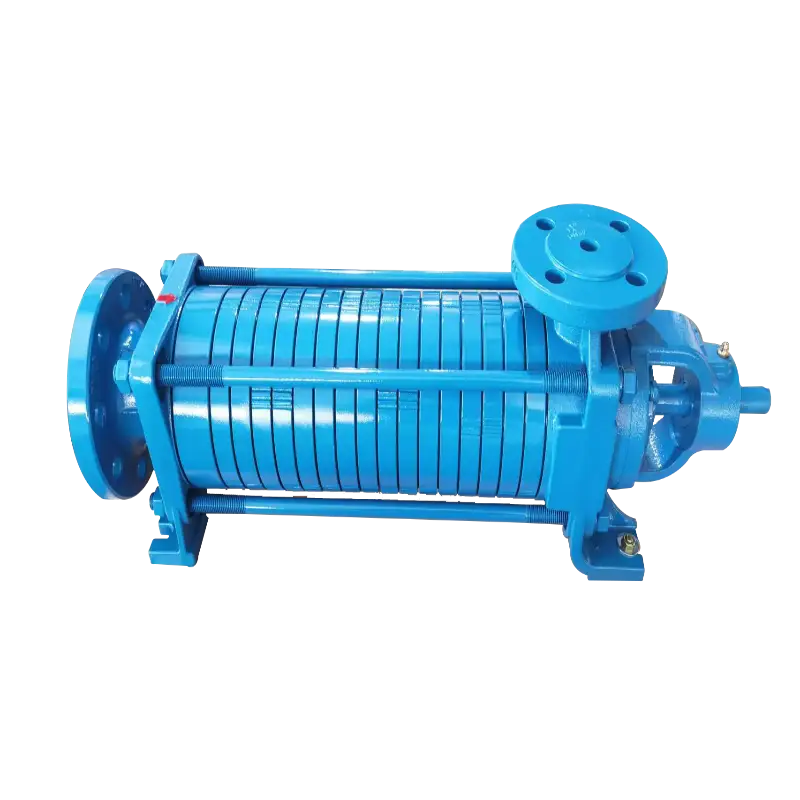

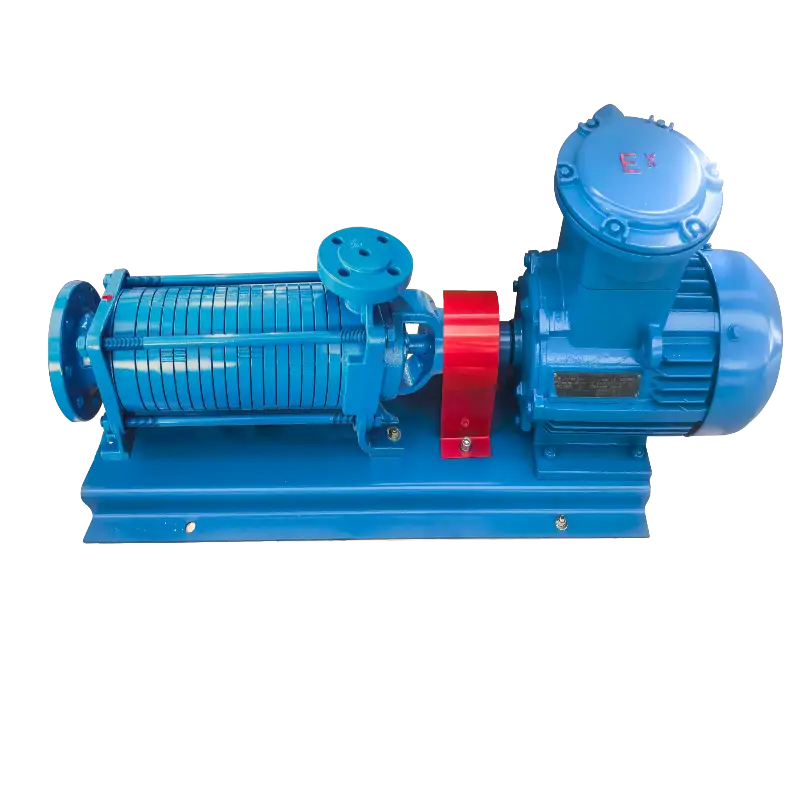

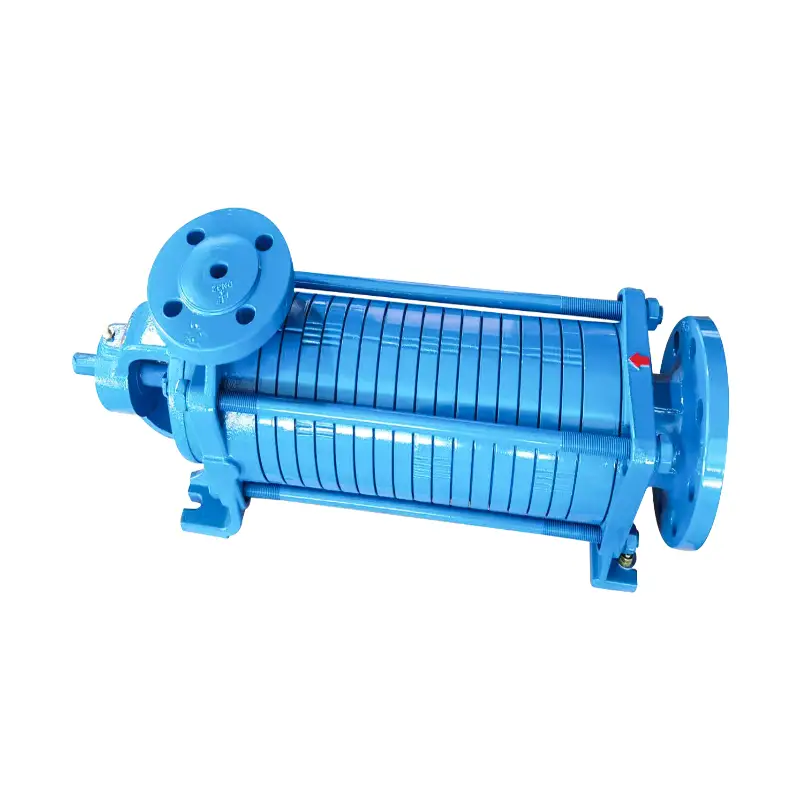

Esta bomba multiestágio de GLP é uma bomba centrífuga de canal de fluxo com design horizontal e 8 estágios. Adota selo mecânico sem resfriamento externo. Equipada com uma turbina de pré-compressão na extremidade de sucção, esta bomba multiestágio de GLP tem um excelente desempenho sob condições de baixo NPSH, oferecendo alta vazão e alta pressão.
A bomba consiste em quatro componentes principais: seção de suporte, seção de acionamento, rolamentos e componentes de vedação. A seção de suporte é composta pela estrutura de suporte de entrada, estrutura de suporte de saída, conjunto de luva de palheta guia frontal, defletor de palheta guia, conjunto de luva de palheta guia, conector de saída, tampa e caixa de rolamento – o conector de saída usa parafusos de fixação para prender cada seção para formar a câmara de trabalho. A seção de acionamento consiste no eixo de acionamento, impulsor de estágio frontal, impulsor de cobre e chaveta paralela – o eixo aciona o impulsor através da chaveta para gerar força centrífuga. Os rolamentos incluem mancais de deslizamento de palhetas guia dianteiras, mancais de deslizamento de palhetas guia e rolamentos. Os componentes de vedação são compostos por O-rings e vedações mecânicas.
O parâmetro é o seguinte.
|
Direção de rotação |
Sentido anti-horário quando estiver voltado para a extremidade do eixo de transmissão |
|
Pressão Máxima de Trabalho |
2,8 MPa |
|
Velocidade |
1.450 rpm |
|
Poder |
5,5 kW, 380 V |
|
Temperatura Ambiente |
-20°C a 60°C |
|
Estágio |
8 |
Esta bomba multiestágio de GLP apresenta design horizontal com impulsores de 8 estágios, proporcionando alta altura manométrica e grande vazão. O selo mecânico não requer sistema de refrigeração adicional, simplificando a instalação e a manutenção. A turbina de pré-compressão na extremidade de sucção reduz efetivamente os requisitos de NPSH, garantindo uma operação estável mesmo sob condições de sucção inadequadas. Com estrutura compacta e operação suave, esta bomba multiestágio de GLP é adequada para serviços pesados contínuos.
Esta bomba multiestágio de GLP é adequada para enchimento de cilindros, bombeamento de GLP de tanques de armazenamento acima do solo e carga e descarga de caminhões-tanque. Ele lida com uma variedade de meios, incluindo GLP, querosene, diesel e outros líquidos.
Q1: Por que a bomba multiestágio de GLP não funciona?
A1: Verifique o motor e inspecione o corpo da bomba quanto a emperramento (objetos estranhos ou parafusos de fixação desequilibrados).
Q2: Por que a bomba multiestágio de GLP vibra fortemente?
A2: Verifique o alinhamento entre o motor e a bomba – verifique as porcas de montagem e a consistência da altura central.
Q3: Como consertar o vazamento da bomba multiestágio de GLP?
A3: Verifique o selo mecânico (dano ou altura incorreta – padrão 2,5 mm ± 0,5 mm) e inspecione os O-rings quanto a desgaste.
